Bouw Prusa i3 MK3S de extruder



De extruder is het element waar het filament verhit wordt en op de tafel gespoten wordt.

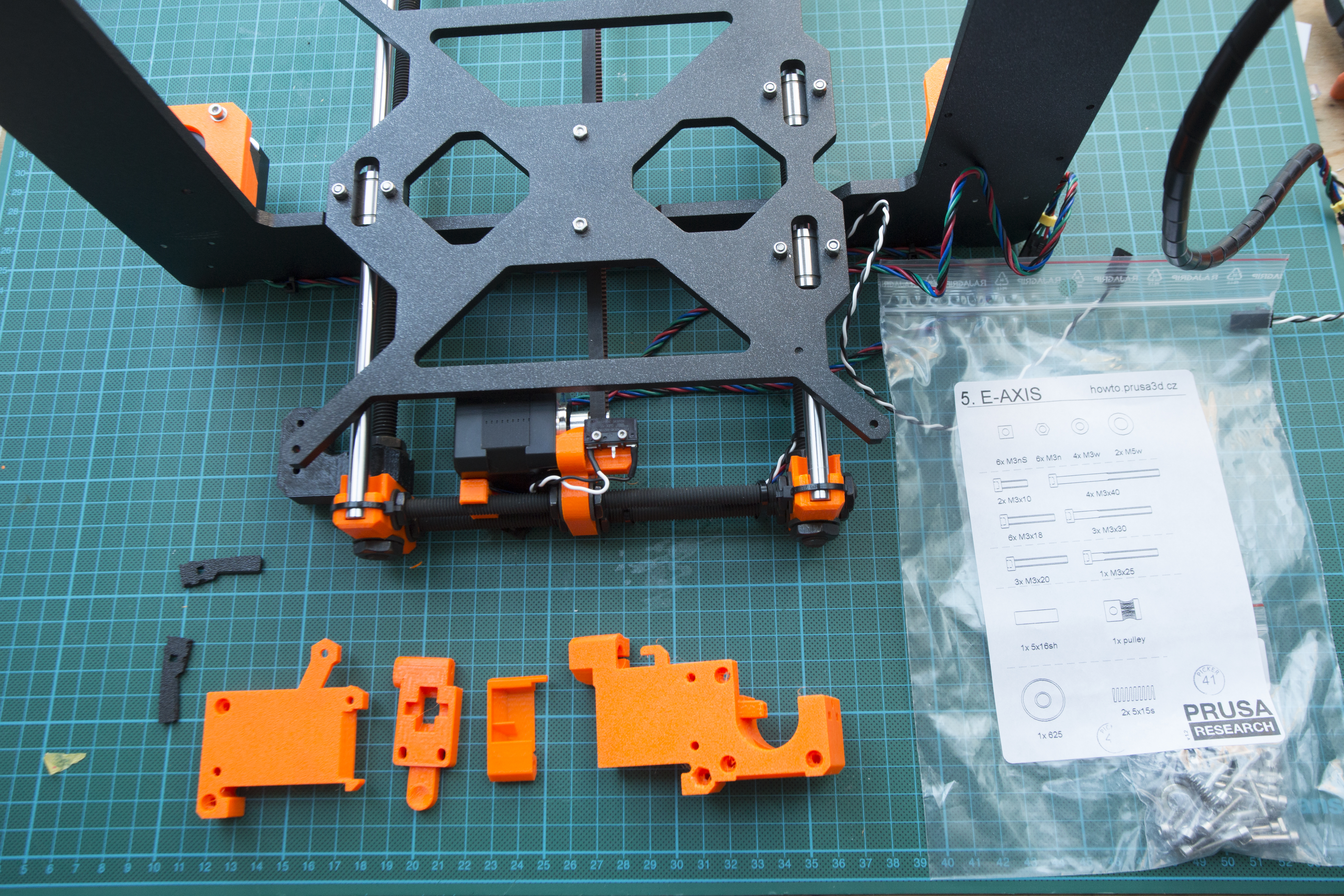

Alle onderdelen die we nodig hebben voor het afmonteren van de extruder

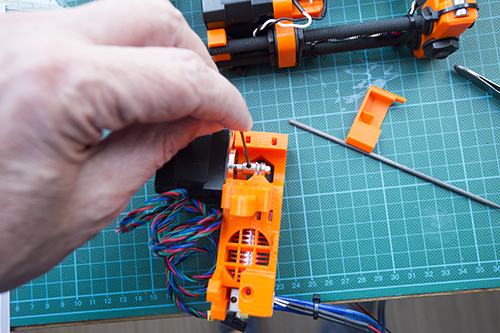

Het verwarmingselement en de motor gemonteerd

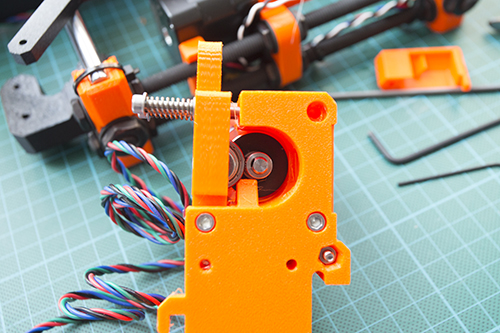

Zorg dat het transportgedeelte en verwarmingselement goed uitgericht zijn op elkaar

De P.I.N.D.A. voeler  voor de automaitche calibratie wordt netjes in de houder geschoven en licht vastgeschroefd

De ventilator wordt gemonteerd voor de afvoer van de overtollige warmte van het verwarmingselement

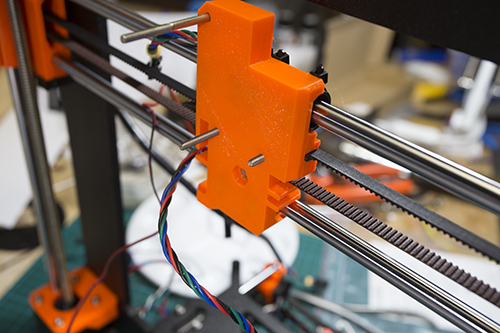

Om het gedeelte van de extruder aan te brengen op de as steken we de schroeven door de houder en plaatsen we een moer

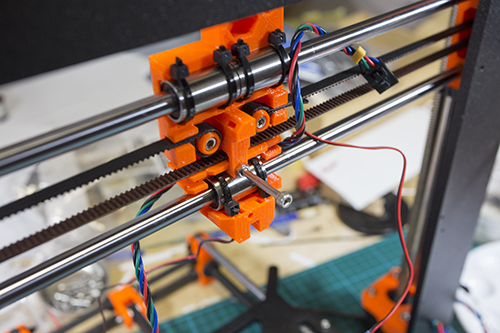

op deze moer schroeven we meteen de kabelhouder vast want die zien we niet meer zodra we de extruder monteren

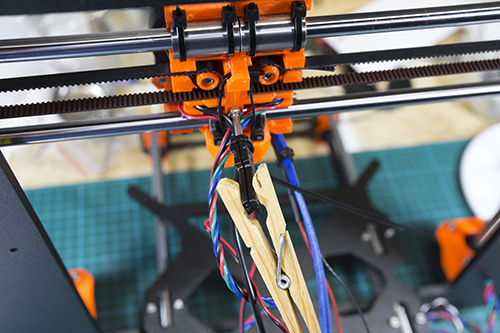

De draden worden netjes door de gleuven geleid van de extruder en met de schroeven wordt de extuder nu vastgeschroefd. De kabelhouder wordt afgemonteerd met tyraps. we houden de twee onderdelen met een knijper op z’n plaats tijdens het aanbrengen van de tyraps

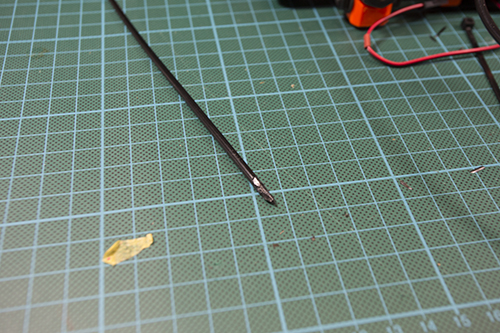

we slijpen een punt aan het bijgeleverd filament wat als kabel versteviger dient  oor de kabelgoot

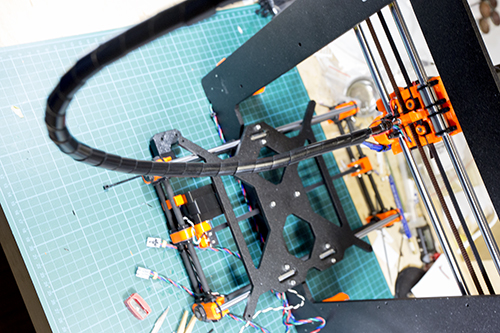

De kabelgoot is netjes om de losse kabels gebracht
