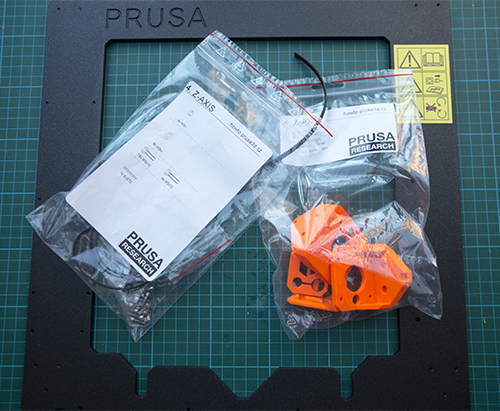

Alle onderdelen die we nodig hebben voor het bouwen van de Z as

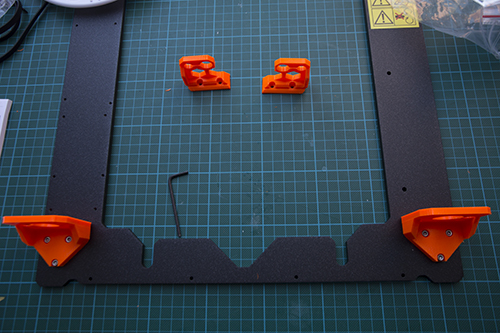

We beginnen met de houders voor de motors. Voor de Z as hebben we twee motoren

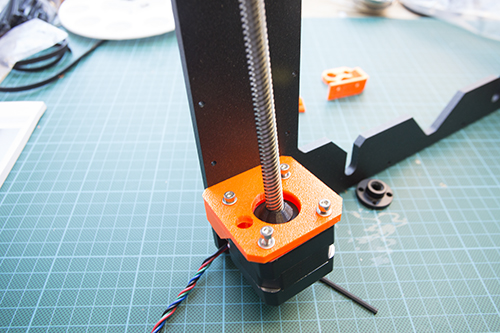

De motoren gemonteerd er is geen verschil tussen links en rechts

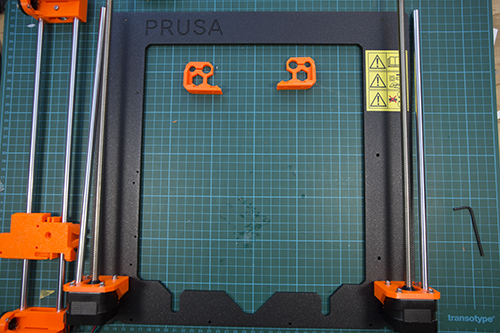

De geleidingsstaven worden in de onderste houder geplaatst. Met een paar zachte tikjes met de hamer komen ze netjes strak in de houder te staan.

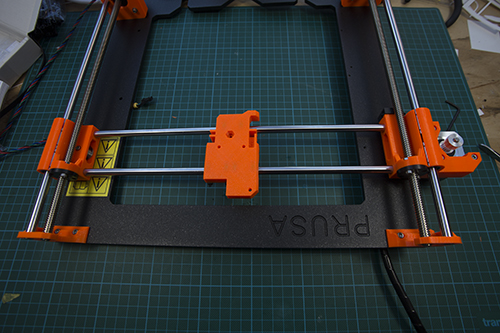

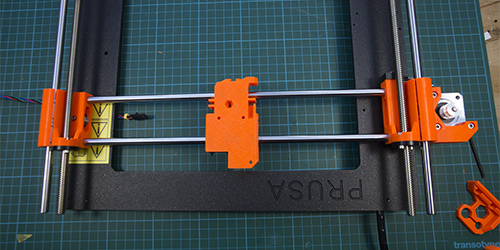

De X as wordt nu over de geleiders geschoven. Hij was wat te breed maar met een paar zachte tikjes van de hamer zakte de geleidngshouders van de X as keurig tot op de goede breedte voor de geleiders van de Z as
De houders van de bovenkant gemonteerde

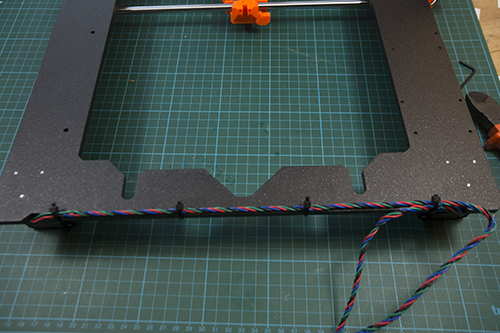

De draden worden weer netjes met tyraps in de daarvoor aanwezige gaten netjes bevestigd
Alle assen zitten en elkaar nu nog de transport band monteren

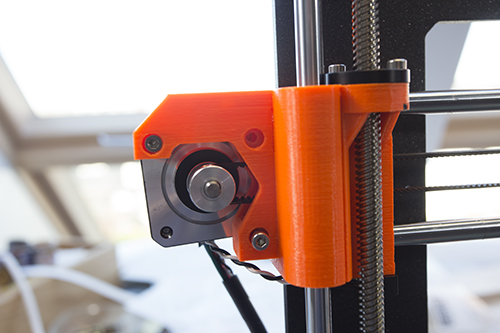

Om niet onder spanning te moeten werken weer even de motor los halen zodat deze scharniert

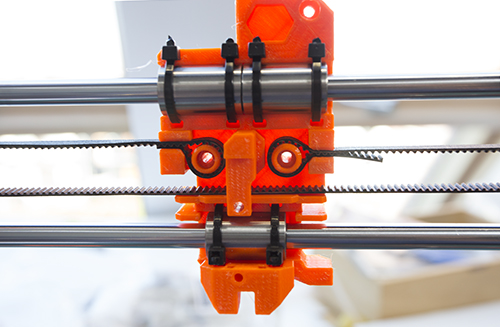

Met de motor weer in de goede positie te zetten komt de spanning weer terug op de transport band. Je kan met de spanning spelen door de band een stapje te verschuiven.

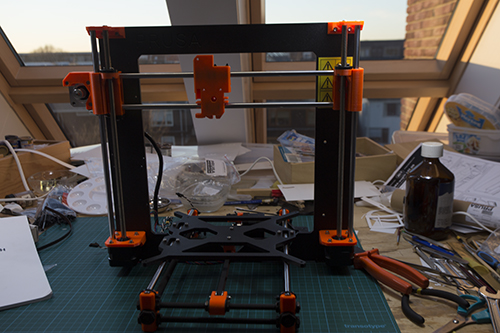

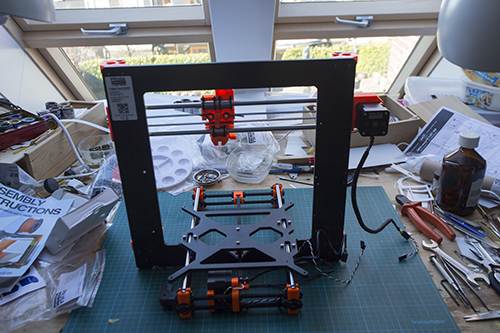

De X, Y en Z as gemonteerd
