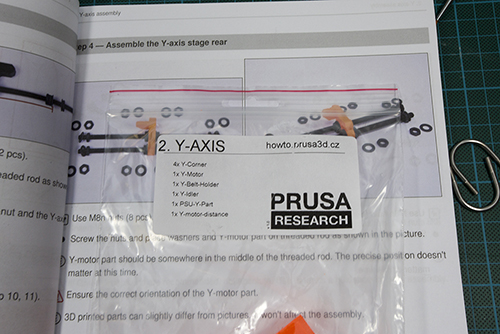

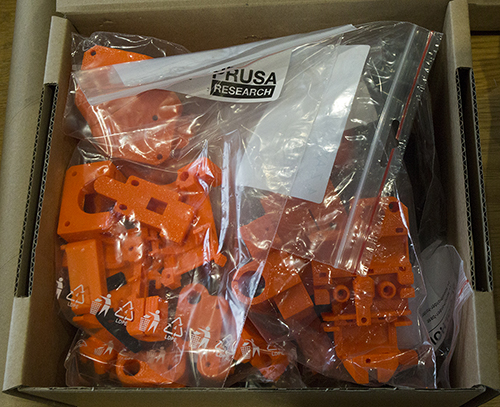

Uit de zakjes met geprinte onderdelen halen we het zakje met de sticker Y as
Op het zaje staat keurig aangegeven welke onderdelen in het zakje zitten

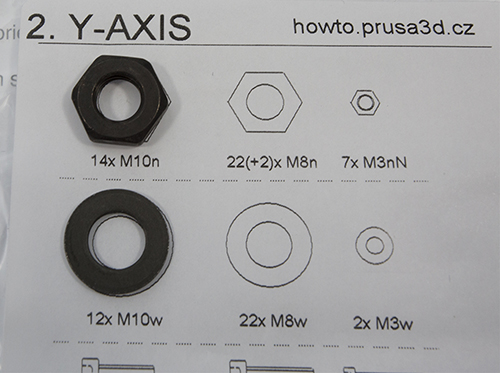

Op het zakje met de bevestigingsmaterialen kunnen we passen of we het goede onderdeel hebben gepakt

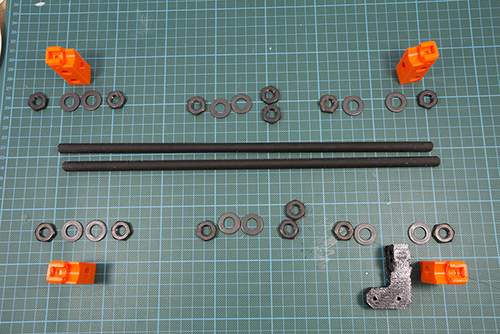

Alle onderdelen liggen keurig klaar om gemonteerd te worden

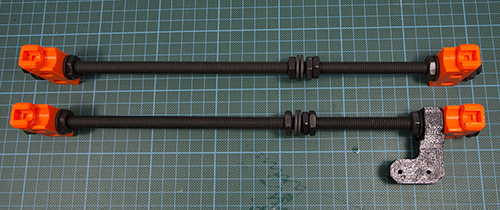

Na montage hebben we de eerste assen in elkaar gezet
aan de kopse zijden komen dubbele assen

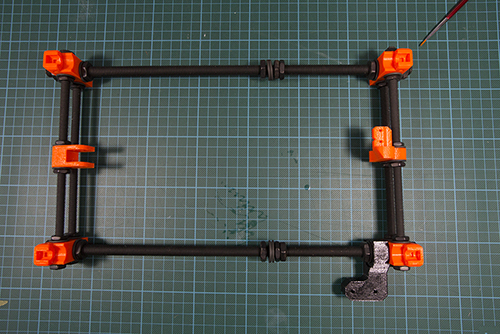

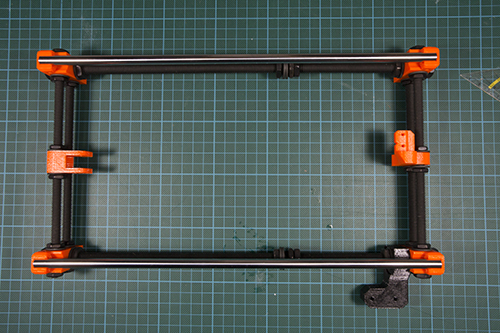

Het totaal als basis gemonteerd nu gaan we de afstanden fine tunen

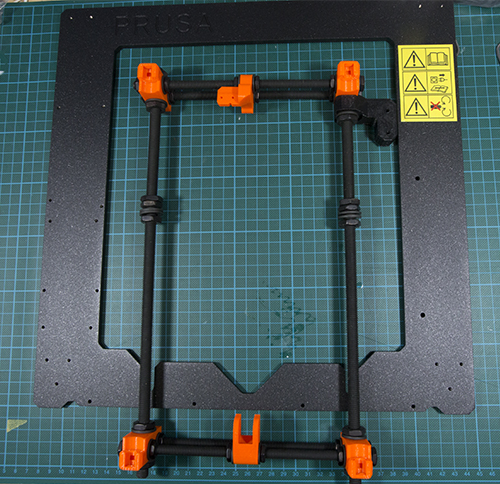

Daarvoor wordt het frame gebruikt waar de Y as stras in valt

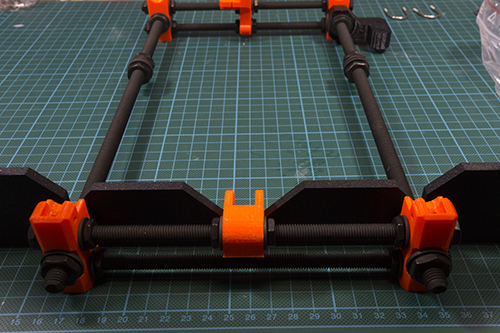

Aan beide zijde worden de assen zo wijd of smal gezet dat de assen er soepel in vallen
Nadat alles keurig is uitgericht worden de geleidingsstaven in de hoeken vast gedrukt

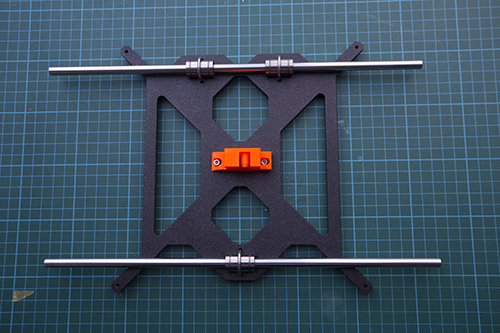

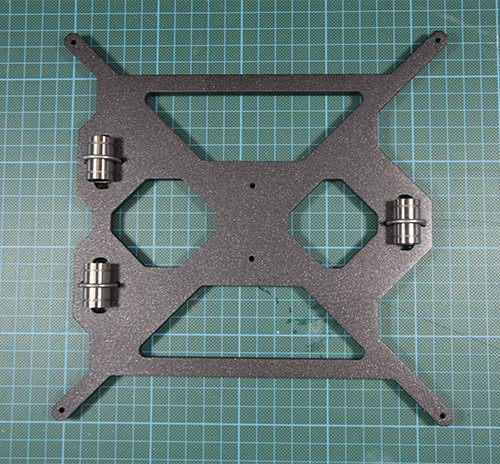

in de tafel voor het printen straks brengen we de geleidingshulzen aan

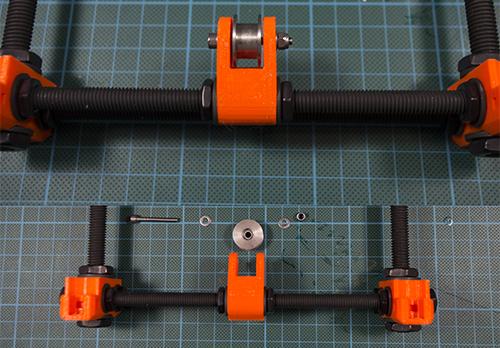

Aan de kopse zijde kmot een ring waarover de transport band kan rollen

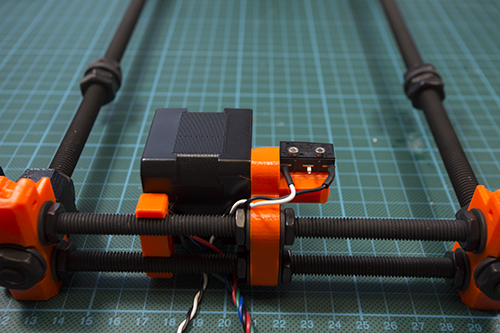

Op de tegenover liggende as komt de motor met het label Y as

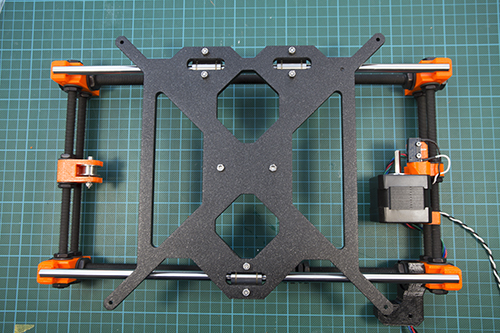

De tafel wordt over de geleidingsstaven geschoven
De geleidingsstaven worden weer in het frame gedrukt

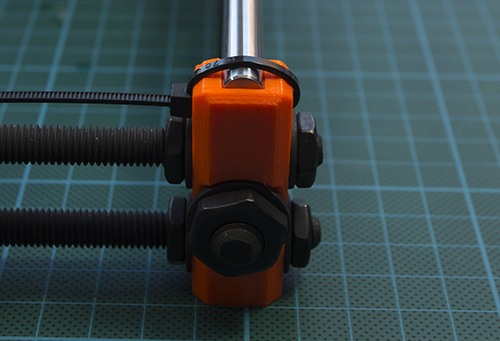

In de hoekstukken die ook 3D geprint zijn is een holte waardoor je een tyrape keurig heen kan halen voor de bevestiging en het vastzetten van de onderdelen. Dit kan nu gedaan worden omdat alle onderelen op zijn plaats zitten.

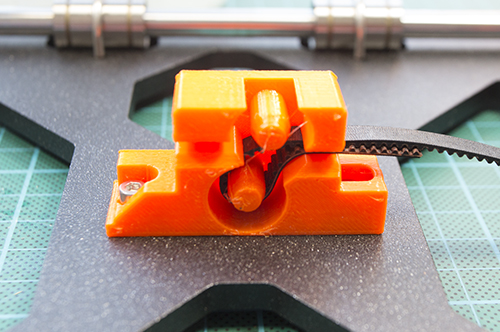

Het verbindingsstuk aan de onderkant van de tafel waarin de transportband wordt bevestigd

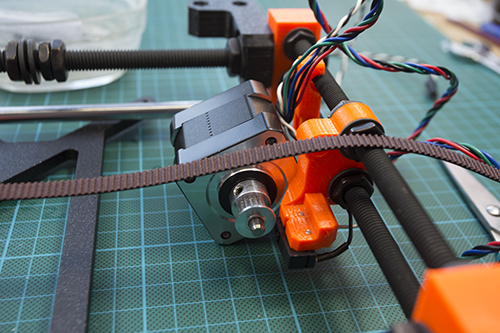

om de transportband op spanning te krijgen moeten tijdens het bevestigen in het verbindingsstuk de motor los geschroefd worden om de spanning van de band af te halen

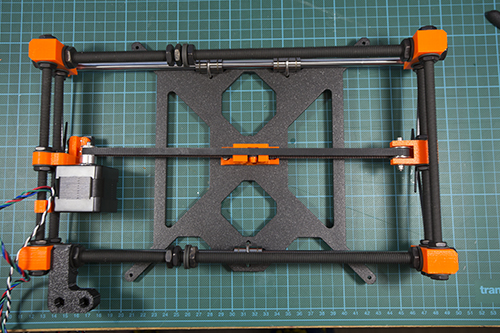

De Y as is klaar
